双面线路板复制方法步骤

说到双面线路板复制，相信接触过电子行业的人来说，都不会觉得陌生，特别是电子产品较为发达的地区，经常会运用到这项技术，目前运用到这项技术的行业主要有消费电子设备、智能家居设备、医疗电子设备、通讯电子设备、工业设备、工控设备、安防电子设备等，那么具体是采用了哪些方法步骤进行双面线路板复制，以下为您解析。

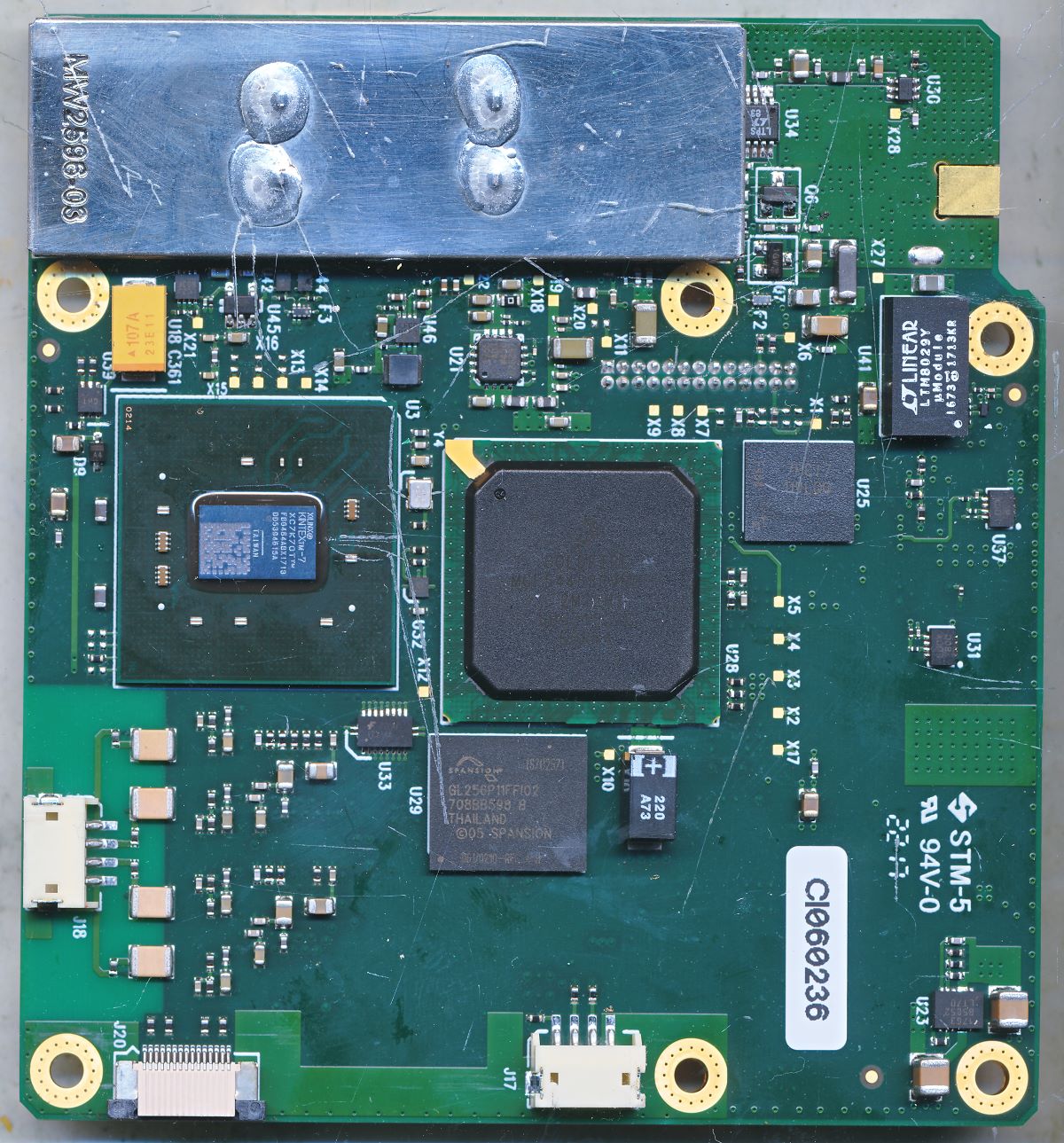

一、扫描线路板的上下表层，存出两张BMP图片。

二、打开抄板软件Quickpcb2005，点“文件”“打开底图”，打开一张扫描图片。用PAGEUP放大屏幕，看到焊盘，按PP放置一个焊盘，看到线按PT走线……就象小孩描图一样，在这个软件里描画一遍，点“保存”生成一个B2P的文件。

三、再点“文件”“打开底图”，打开另一层的扫描彩图。

四、再点“文件”“打开”，打开前面保存的B2P文件，正规AG捕鱼王看到刚抄好的板，叠在这张图片之上——同一张PCB板，孔在同一位置，只是线路连接不同。所以正规AG捕鱼王按“选项”——“层设置”，在这里关闭显示顶层的线路和丝印，只留下多层的过孔。

五、顶层的过孔与底层图片上的过孔在同一位置，现在正规AG捕鱼王再象童年时描图一样，描出底层的线路就可以了。再点“保存”——这时的B2P文件就有了顶层和底层两层的资料了。

六、点“文件”“导出为PCB文件”，就可以得到一个有两层资料的PCB文件，可以再改板或再出原理图或直接送PCB制版厂生产。
